特点与优点

原理虽然只有一个,
但是特点和优点却有很多。

根据单轴偏心螺杆泵的原理,Heishin Dispenser可以实现高精度的吐出。

01即使是100万mPa・s的高粘度液体,也能够瞬间吐出

从高粘度的粘着剂到金属泥之类的泥浆,均可瞬间吐出。实现这一点的原因在于,用强大的吸引力吸入高粘度液体,再用高压将其吐出的单轴偏心螺杆泵点胶阀。而且该泵结构紧挨针头,对控制信号响应很快,即使是吐出100万mPa・s的高粘度液体也不需要花费多少时间,因此缩短了生产节拍(生产时间)。

02准确、高精度的涂布和充填

在单轴偏心螺杆泵中,转子和定子所形成密封腔的截面面积与转子的位置无关,在任何瞬间都是固定的。吐出的量也始终固定,可以无脉动地定量输送。Heishin Dispenser以定量性优异的单轴偏心螺杆泵为原理,在构造上也将转子和定子紧挨针头配置,因此可以实现高精度的吐出。 通过吐出量和吐出形状的稳定为提升产品品质作出贡献。

03实现长时间的稳定涂布

即使液体粘度发生变化,桶内液体残余量减少,由于转子和定子是机械地吸入和吐出,所以Heishin Dispenser的吐出量几乎不会发生变化。在制造现场进行调整的停工期会造成生产损失,但Heishin Dispenser可以长时间以相同精度持续定量涂布和充填,能够大幅减少调整次数,改善生产效率。

04轻松且自由地控制

单轴偏心螺杆泵的转子每旋转一周的吐出量维持固定,因此每单位时间的吐出量与转子旋转速度成正比。Heishin Dispenser也同样,仅通过伺服电机对转子的旋转控制,即可轻松设定和变更吐出量。通过瞬间调整涂布量,可以跟随机器人在转弯部的减速均匀画线,也可以解决起点和终点处的堆胶问题。在打点或充填时,可以不改变吐出时间就变更吐出量。

05可根据设定吐出,减少材料损耗

由于Heishin Dispenser可以通过高精度的吐出量控制准确地吐出设定的量,因此不需要多余的涂布或充填即可完成作业,能够防止涂布过多或充填过多。 不需要修整等作业,也不会浪费昂贵的材料,从而减少材料损耗,为成本削减作出贡献。

06收胶良好,定量吐出

单轴偏心螺杆泵只需改变转子的旋转方向,即可调转吸入、吐出的方向。Heishin Dispenser利用这一原理,在液体吐出后让转子稍稍逆转,将附着在针头尖端上的液体瞬间吸回针头内部。因此收胶良好,可以马上开始下一次吐出,有助于缩短生产节拍。

07不会造成液体滴落

将金属制转子插入弹性材料制定子,就会制作出一条密封线。由于该密封线能起到阀门的作用,阻断吸入侧和吐出侧,因此不会造成停止时的液体滴落。 在充填或涂布工序中不会弄脏工件和夹具,可以节省擦拭清洁和修整等的时间。

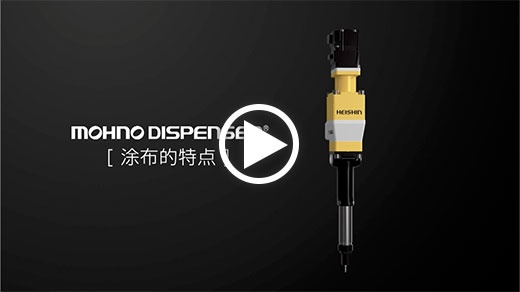

涂布的特点

  • 起点整洁
  • 线条平滑,即使在转弯处粗细也不会发生变化
  • 转子瞬间反向旋转,涂布时收胶良好
  • 不改变生产节拍即可变更吐出量
  • 配合机器人速度均匀涂布
  • 线条重合处也十分整洁

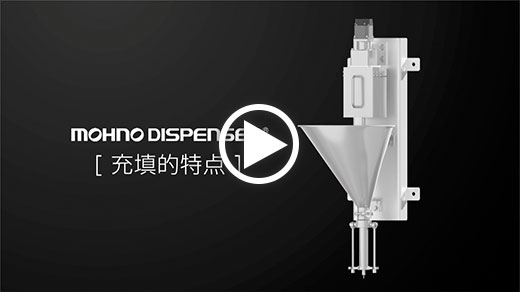

充填的特点

  • 可无脉动地按照设定定量充填
  • 通过吐出后的瞬间反向旋转实现收胶良好的定量充填
  • 不会造成停止时的液体滴落
  • 只需改变旋转速度即可变更吐出量
  • 多联型系统也可适用

您知道吗?
Heishin Dispenser是单轴偏心螺杆泵。
