ヘイシン モーノディスペンサー

構造と原理

高精度の定量吐出を実現

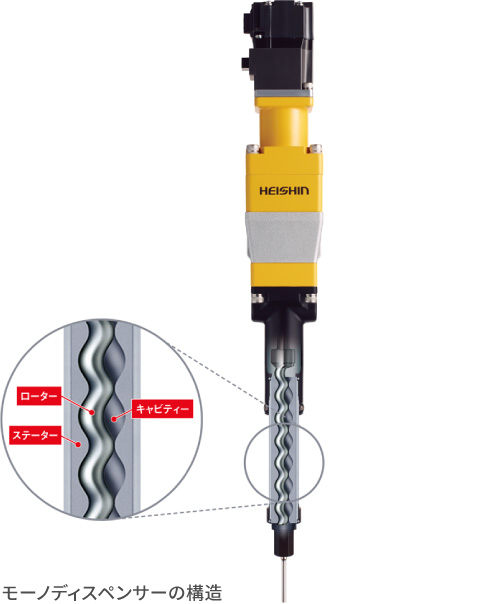

モーノディスペンサーの構造

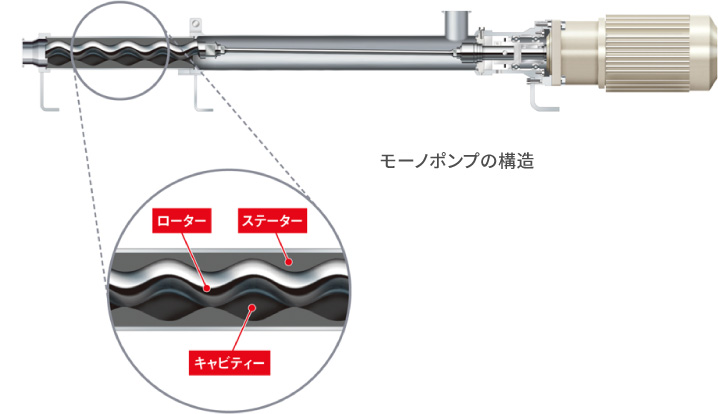

モーノディスペンサーの基本構造は、モーノポンプと同じく回転容積式の一軸偏心ねじポンプです。心臓部は雄ねじにあたるローターと雌ねじにあたるステーターからなっており、ステーターとローターの隙間に「キャビティー」という独立した一連の密閉空間が形成されます。

モーノディスペンサーの原理

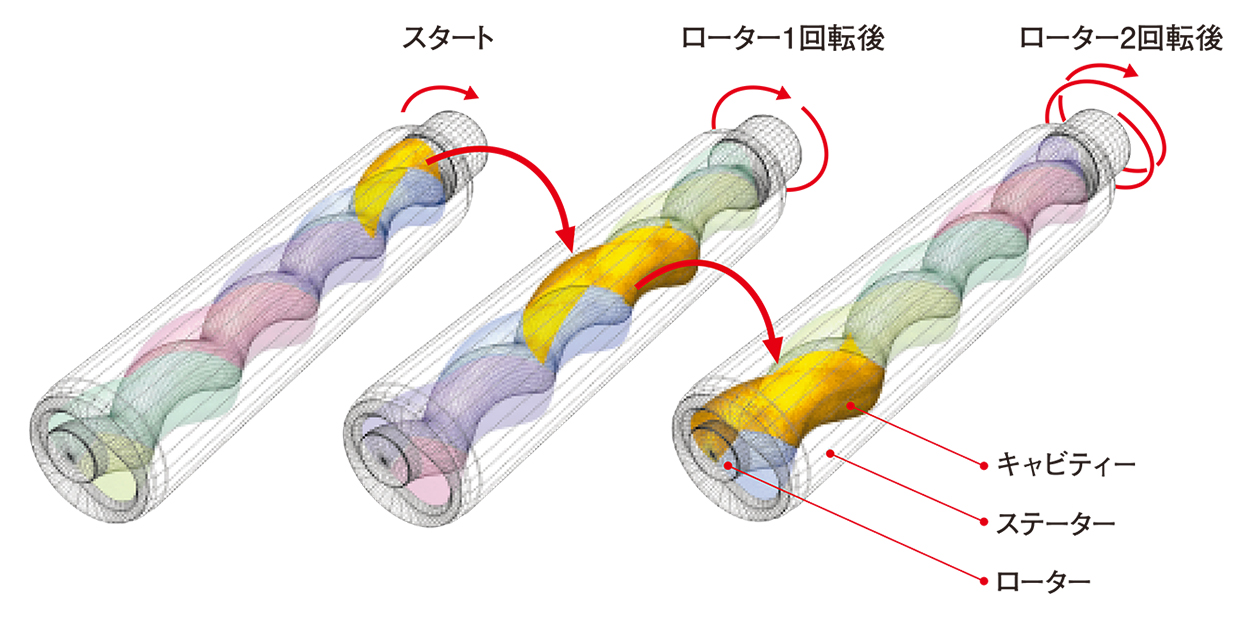

ローターがステーター内で回転することにより、高粘度液をも吸い込む強い吸引力を発生させながら、新たなキャビティーが次々と生み出され、吐出側へと移動していきます。キャビティー内に吸い込まれた液体は、密閉された空間ごと、前へ前へと連続移送されることになります。

キャビティーの断面積は、ローターの位置に関わらず、どの瞬間でも一定であるため、吐出される量も常に一定になり、時間あたりの吐出量はローターの回転速度に正比例します。

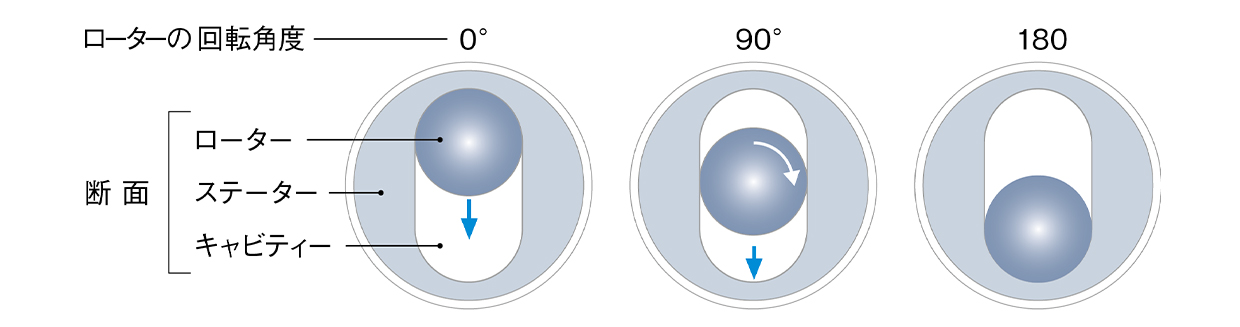

軸に垂直な任意の断面において、ローター・ステーターで作られるキャビティーの断面積は常に一定なので、無脈動・定量移送が可能です。
モーノポンプの構造と原理を動画でご覧いただけます

特長とメリット

モーノディスペンサーは、一軸偏心ねじポンプの特長を最大限に活かす事により、
タクトタイム、ダウンタイムの短縮に貢献します。
