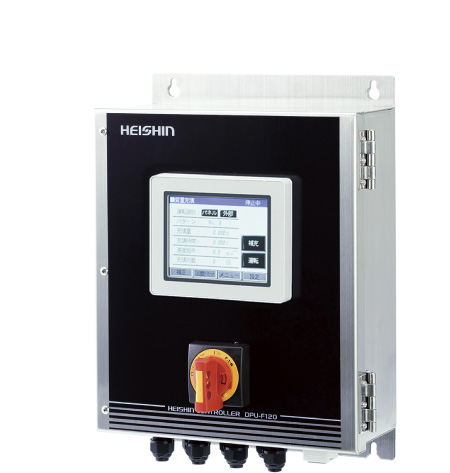

製品一覧ヘイシン コントローラー DPU-F120

製品の特長

主要な機能に特化した基本タイプ

仕様

電源電圧 AC100〜115V 単相 or AC200〜230V 三相
モーター容量 50W, 100W, 200W, 400W, 750W, 1.0kW, 2.0kW
使用温度範囲 5~40℃
使用湿度範囲 5~85%RH(結露しないこと)
保護等級 IP44相当
入出力信号 ソース(PNP)・シンク(NPN)
質量 400W以下:最大9kg  750W以上:最大15kg

※制御プログラムは開示しておりません。

オプション品

電源ケーブル
モーターケーブル
エンコーダーケーブル
スタンド
フットスイッチ

充填モード

1ショット信号を入力すると、予め設定していた充填量の液体を吐出する運転モードで、
充填だけでなく、点塗布にも適しています。

主な機能
充填量補正機能

実際の充填量が設定値と異なる場合、実測した充填量を入力するだけで、コントローラーが自動的に回転速度・充填時間を再計算し、充填量を補正します。※1

充填完了信号出力機能 充填動作を終えると完了信号を出力します。
生産数カウント機能 充填回数をタッチパネルに表示します。
繰り返し充填機能 予め設定した休止時間をはさんで、充填動作を自動的に繰り返すことができます。

※1 補正回数は諸条件により異なります。

塗布モード

運転信号を入力している間、液体を吐出し続ける運転モードで、主に線塗布に適しています。

主な機能
塗布量調整機能 ロボットプログラムを変更しなくても、塗布線の始点・終点を均一に調整できます。※2

※2 塗布条件によってはロボットプログラムの変更が必要になる場合があります。

その他の機能

主な機能
運転パターン記憶機能
記憶パターン数:20
回転速度、充填量、逆転パラメーターなどの運転条件を、「充填」「塗布」の各モードで記憶できます。
保守機能 モーノディスペンサーの運転時間、コントローラーの通電時間、モーターの発停回数などをカウントし、予め設定した時間・回数になると信号を出力します。
アラーム機能
記録件数:128
ドライバーエラーや液体供給不足などが発生すると、信号を出力します。出力日時・内容は一定数が記録され、「アラーム履歴」画面で確認できます。
I/Oチェック機能 上位装置との入出力信号をタッチパネルで確認できます。パソコンなどの確認用機器は不要です。

モーノディスペンサー複数台の同時制御など、ご要望に応じて特殊仕様のコントローラーも設計・製作いたします。
