HEISHIN DISPENSER

構造與原理

實現高精度的定量吐出

Heishin Dispenser的構造

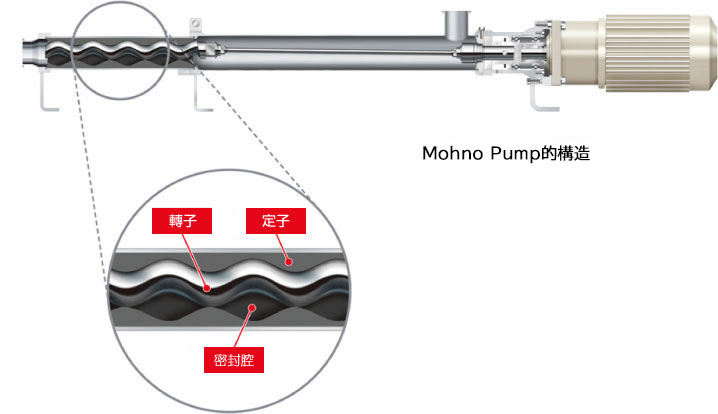

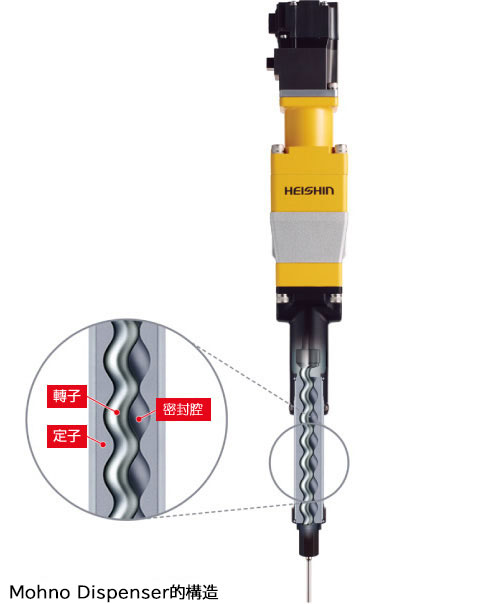

Heishin Dispenser的基本構造與Heishin PC Pump同樣是回轉容積式的單軸偏心螺桿泵。心臟部位由相當於外螺紋的轉子及相當於內螺紋的定子所組成,並在轉子與定子的間隙中形成稱為「空洞」的獨立連續密閉空間。

Heishin Dispenser的原理

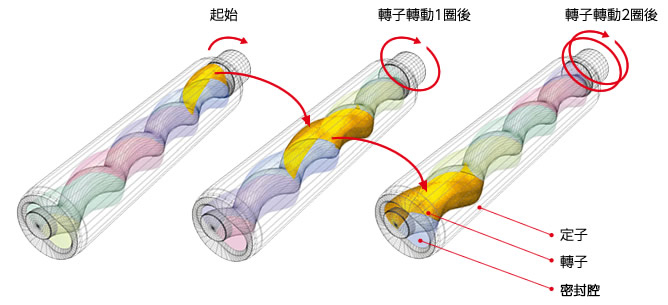

藉由轉子在定子中旋轉,即便是高黏度的液體也能產生強大的吸力,以持續產生新的空洞,使液體往吐出側移動。吸入空洞內的液體,將會在密閉的空間中持續向前輸送。

空洞的截面積與轉子的位置無關,在任何瞬間都是固定的,吐出的量也維持固定,因此每單位時間的吐出量與轉子轉速成正比。

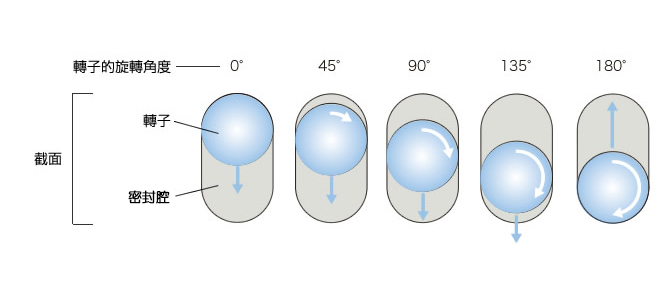

在任何垂直於軸的截面,轉子與定子所產生的空洞截面積始終是固定的,因此可以無脈動及定量輸送。
請觀看Heishin PC Pump的構造與原理影片

特長與優點

Heishin Dispenser藉由充分運用單軸偏心螺桿泵的特長,協助縮短製程時間與停機時間。
