構造と原理

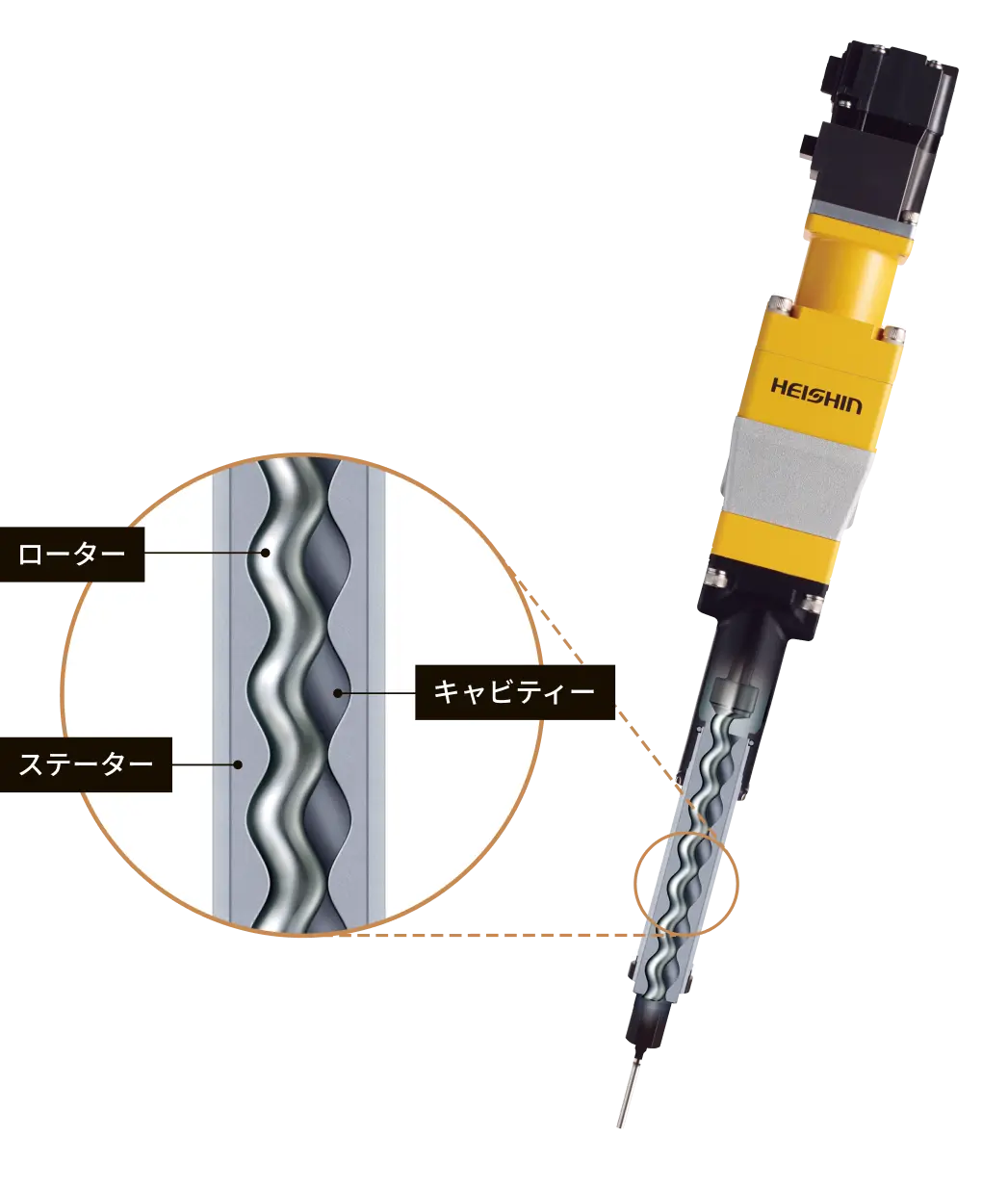

一軸偏心ねじディスペンサーであるモーノディスペンサーの心臓部は、1条雄ねじの「ローター」と2条雌ねじの「ステーター」。
ローターをステーターの中に差し込むと、2つのねじの隙間に「キャビティー」という密閉空間が生まれます。

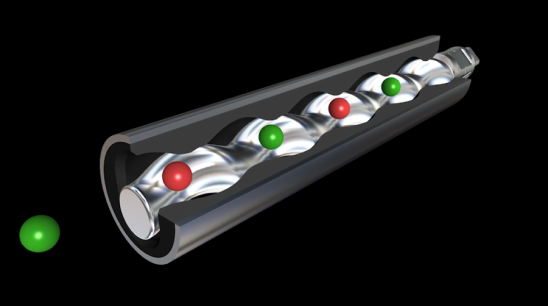

ローターが回転すると、強い吸引力を発生させながら新しいキャビティーが次々と生まれ、高粘度液さえも吸い込んで、密閉空間ごと吐出側へ連続的に移動します。

キャビティーの断面積は、ローターの位置に関わらず、どの瞬間でも一定であるため、吐出される量も常に一定。

時間あたりの吐出量がローターの回転速度に正比例し、ローターの回転方向を反転させるだけで、吸込・吐出の方向を逆にすることができます。

この原理を利用して、サーボモーターで高精度に制御し、液切れよく均一な塗布・充填を実現します。

モーノディスペンサーは、心臓部であるローター・ステーターや、サーボモーターなどで構成されています。
