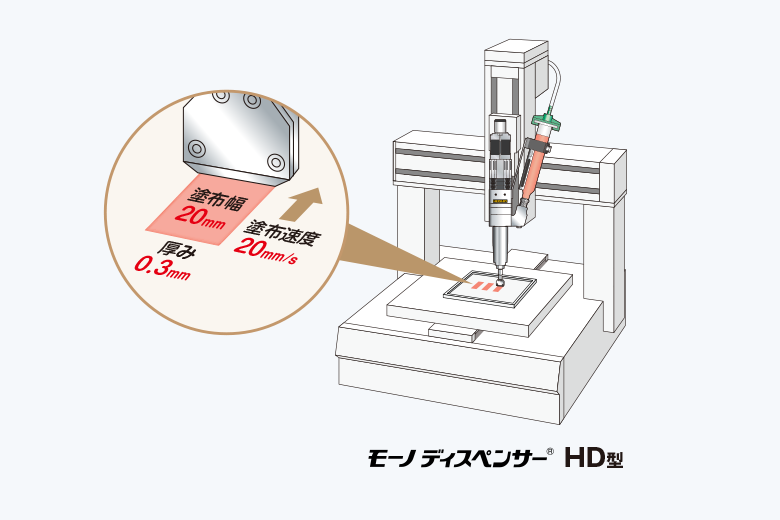

放熱シリコーンを平ノズルで幅広塗布したケース

電装部品に溜まる熱を発散させるため、熱伝導性の高いシリコーングリース（放熱シリコーン）を使用している。現状は放熱シリコーンを線塗布した後、部品を載せて押し広げているが、既設の塗布装置では精度が悪いため、塗布量が少ないと必要な放熱性を確保できず、製品不良になってしまう。やむを得ず多めに塗布しているが、はみ出した分だけ高価な材料をムダにしてしまっている。

本来であれば、部品と放熱シリコーンを確実に密着させるため、線塗布ではなく幅広塗布にしたいのだが、平ノズルを使うと圧力損失が大きくなり、既設の装置では高粘度の放熱シリコーンを押すのに時間がかかり、タクトタイムが延びてしまう。

高粘度の放熱シリコーンにも対応可能なモーノディスペンサー3HD025G30型を採用した。

• 高圧で瞬時に吐出できるため、平ノズルでの幅広塗布が短時間でできるようになった。
• 塗布後の瞬時逆転で液切れが良いので、塗布形状が安定した。
• 定量性に優れた一軸偏心ねじポンプを基本原理としているため、塗布量が安定し、材料ロス低減と品質向上を両立できた。
