活用事例
電機・電子部品
金属ペーストを分離・変質させずに安定塗布したケース
- 業界：電機・電子部品
- 液体：金属ペースト（銀ペースト、ソルダーペーストなど）
- 高粘度液
- バラツキ解消
- 材料ロス削減
- 調整時間の削減
- 液性変化
- 金属ペースト
現状の課題
BEFORE
金属ペーストを基板に点塗布しているが、従来の設備では
- エアの加圧・減圧を繰り返していると、液中の金属粒子がバレル内で分離してしまう
- 分離して液体密度が変わった状態で塗布すると、粘度が変化して塗布量がバラつく
- 塗布量のバラつきは製品不良につながるため、分離するとラインを止めて液替えしている
- 高価なペーストを廃棄する材料ロスや、液替えの手間、ダウンタイムの生産ロスが問題になっている
という課題があった。
解決方法・改善メリット
AFTER

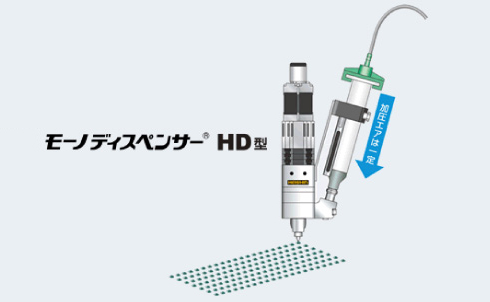

一軸偏心ねじポンプ方式であるモーノディスペンサーHD型の、超微少量モデル3HD006G30を採用した。
- 一軸偏心ねじポンプの原理で液体を塗布するディスペンサーなので、供給バレル内の金属ペーストにかかるエア圧はあくまで供給用のため一定であり、減圧する必要がない。
- 供給エアの圧力変動がないため、分離やエア混入などの液性変化が起こらず、金属ペーストをそのままの状態で塗布できるようになった。
- 液替えしなくてもよくなり、作業コストと材料ロス、ダウンタイムが大幅に削減できた。
